Robotic Auto Loader

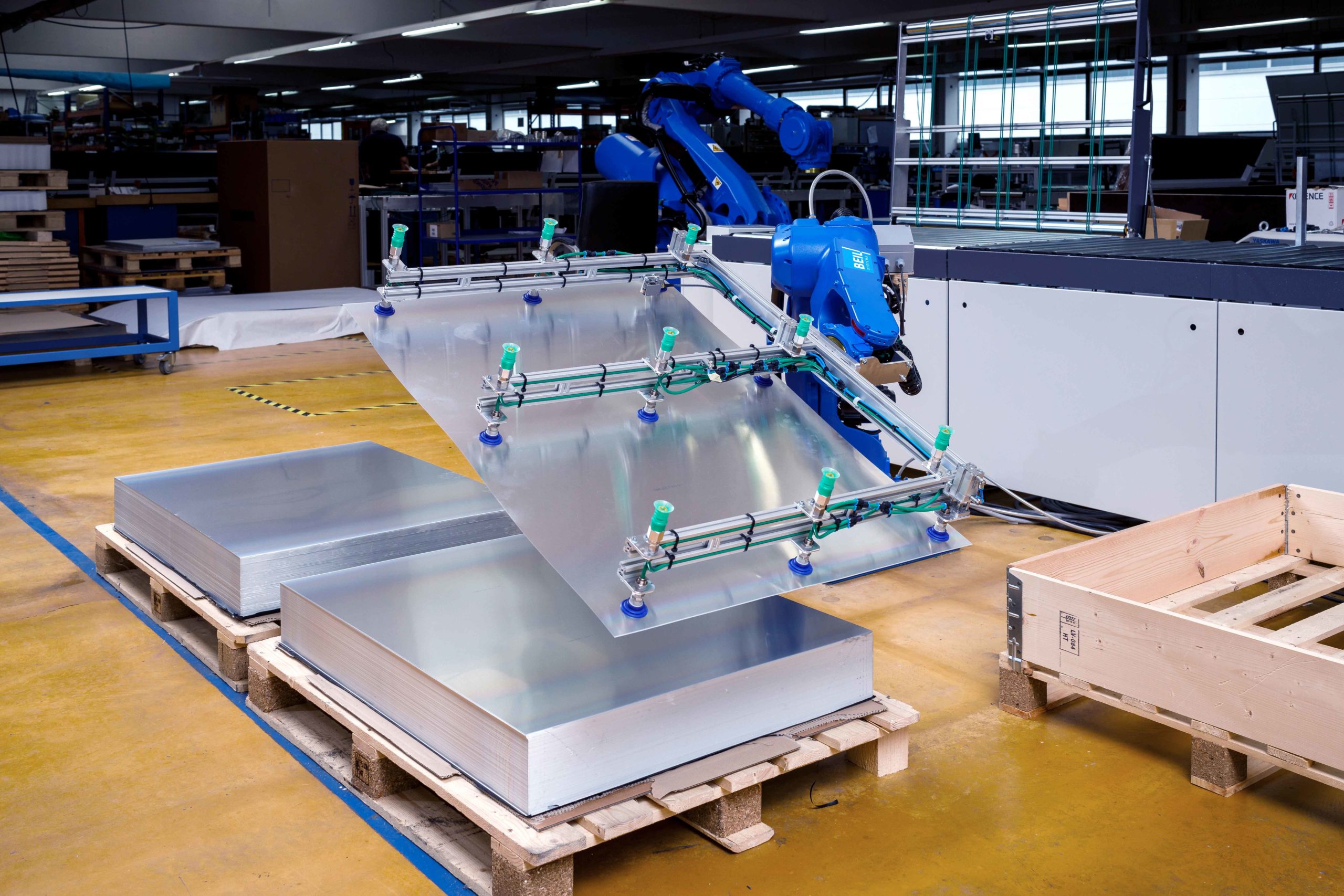

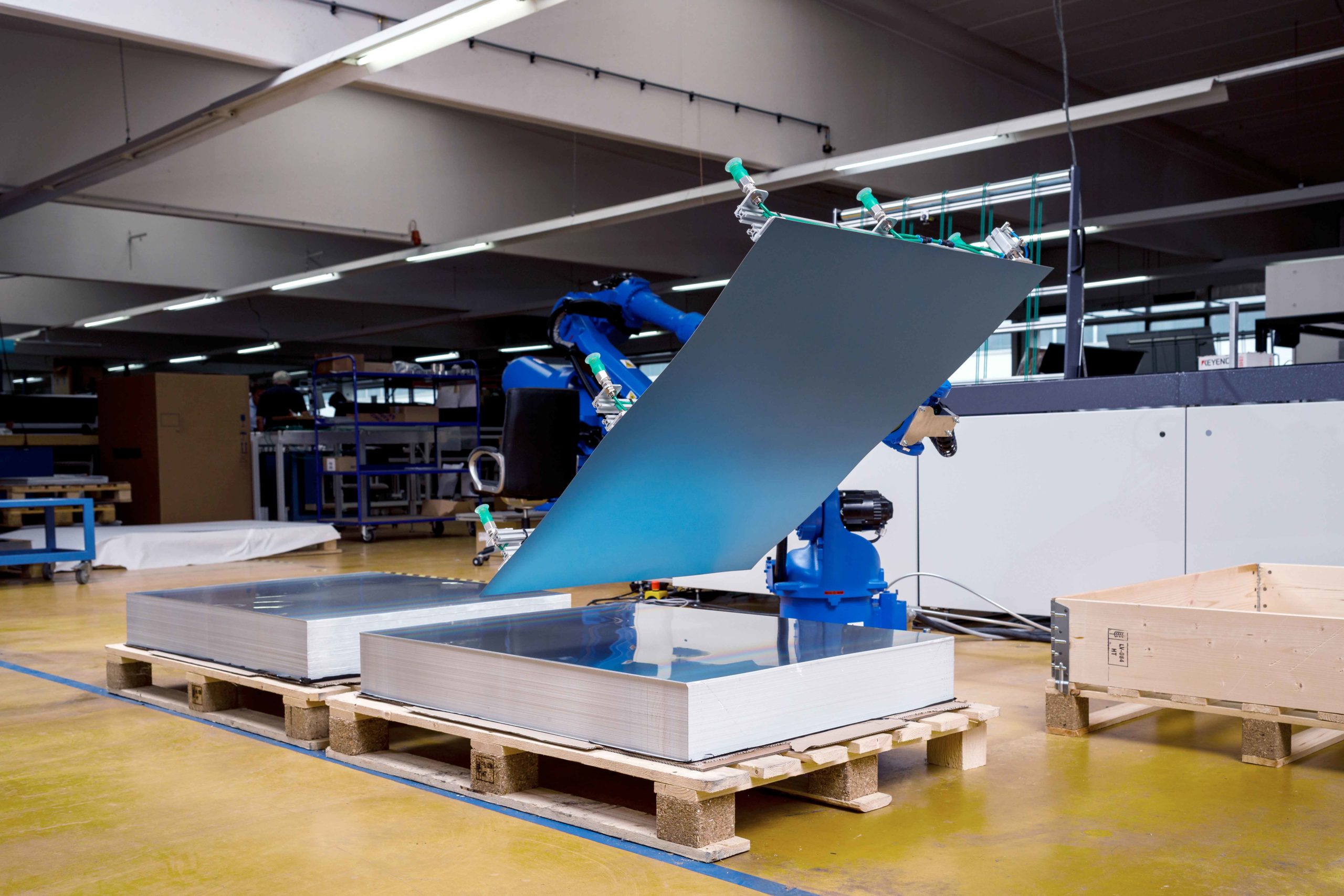

6-Achsen-Roboter zum Beladen von Belichtern mit unbelichteten Druckplatten direkt von der Palette.
Der RAL ist ein flexibler und zuverlässiger Paletten-Loader, um Druckplatten direkt von Paletten an einen Belichter zu übergeben. Hierbei können verschiedenste Formate berücksichtigt werden. Durch die Speicherung der Zwischenpapiere in einem flachem Behälter können die Aggregate viele Stunden ohne menschliches Zutun betrieben werden.
Vorteile:
- Mehrere Druckplattenformate im direkten Zugriff
- Beladung von mehreren Belichtern möglich
- Einfache Positionierung der Druckplatten
- Flache Ablage des Zwischenpapiers in einen Behälter
- Flexible Ausnutzung der räumlichen Gegebenheiten
- Geringer Wertverlust
Plattenwagen für bis zu 120 Druckplatten und optional RFID zur eindeutigen Identifizierung
Druckplattenaufsteller mit versetztem Abstapeln
Siemens Touch-Panel mit Signallampe
Biegemaschine für bis zu 200 Platten/Std.
Kundenspezifische Fördertechnik
Brücke zum Beschicken von mehreren Belichtern
Papierbehälter für mind. 1200 Zwischenpapiere

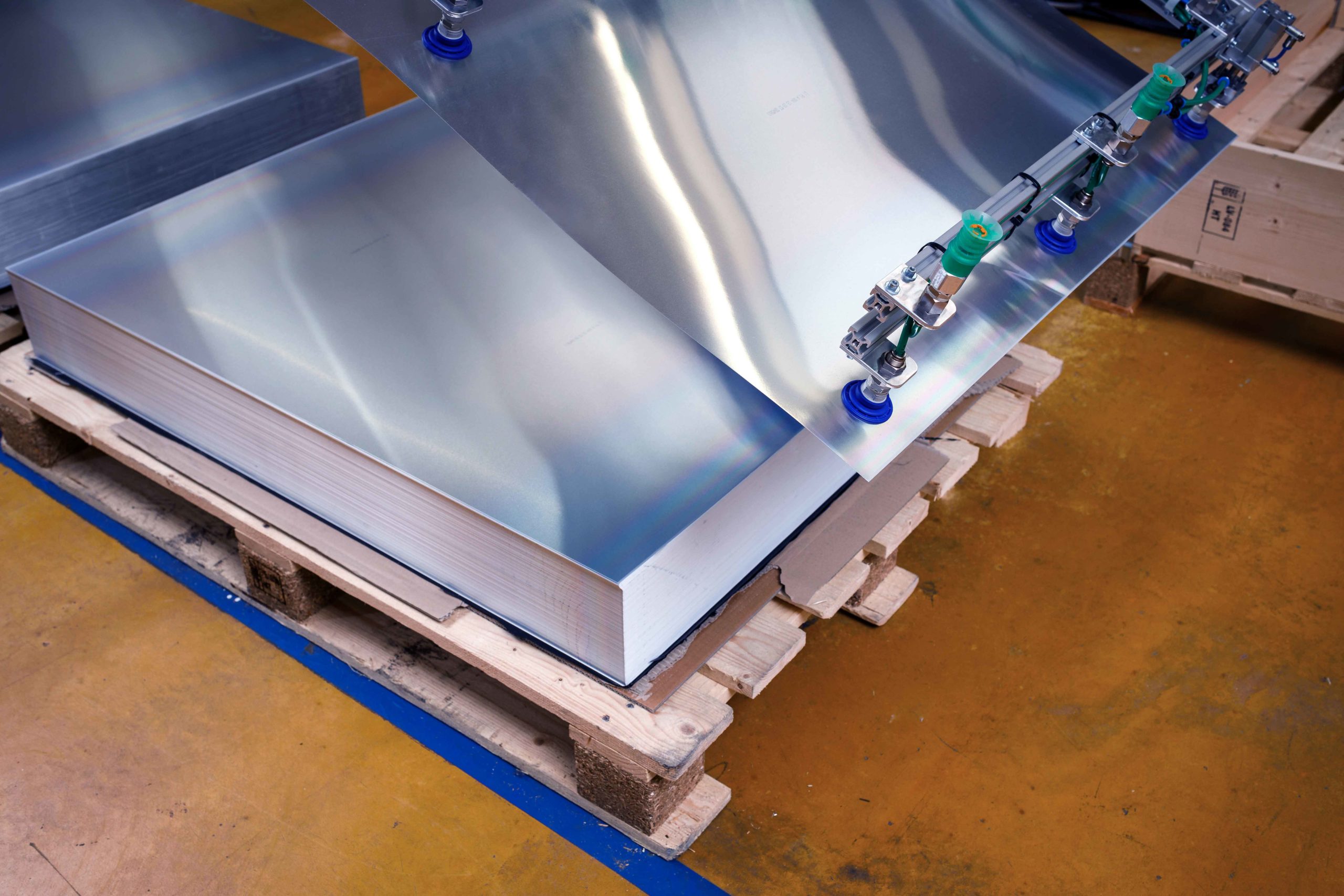

Roboterarm mit Saugerplatte
Palettenstellplätze für verschiedene Formate
Hardware
- Roboter mit Traglast bis 200 kg, Reichweite bis 3.100mm, 6 Achsen
- Zwei-Rollen-Förderer
- Greiferrahmen für Platte/Papier
- Papierkorb für mindestens 1500 Zwischenblätter
- Sicherheitszaun mit einer Tür zum Palettenwechsel
- Ethernet-Router für Remote-Zugriff
- Touchpanel als Benutzeroberfläche
- Max./min. Plattengrößen 4 Seiten bis 96 Seiten Druckplatten
- Beliebig viele Druckplattenformate im Zugriff möglich
Zusätzlich
Programmierung der Kommunikation mit Geräten von Drittanbietern
Doppelte Beladung (Beladung von zwei CTPs mit einem Roboter)
Doppelbeladung (Beladung von zwei kleineren Druckplatten gleichzeitig)
Programmerstellung der Hauptsteuerungs-/Sicherheitsfunktionen
Selektiv gesteuerte Vakuumsauger für die verschiedenen Druckplattengrößen
Selektiv gesteuerte Vakuumsauger für das Zwischenblattpapier
Rollenförderer zur Übergabe der Platte an einen bestehenden Rollenförderer
Lasermessung zur Bestimmung der genauen Position der Platten/Papier
Sensoren zur Bestimmung von Platte, Papier, Palette
Elektrische Ausrüstung des Systems
Hauptschaltschrank, Schaltkästen, Stromverteilung, etc.
Dokumentation (Deutsch/Englisch)
Anschlusswerte
Energieversorgung: 400 V 32A
Druckluftversorgung 6-8 bar; 1/4 Zoll
Netzwerk RJ45
